| Lugar de origen: | CHINA |
| Nombre de la marca: | OEM |
| Certificación: | ISO/RoHS/CE |
| Cantidad de orden mínima: | 200 metros |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Tambor de madera |
| Tiempo de entrega: | 5-15day |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 50000meters por semana |
| Pantalla: | Mica Tape | CONDUCTOR: | Cobre |
|---|---|---|---|
| Aislamiento: | XLPE | Muestra: | libre |
| Número de corazones: | 4 | Uso: | interior y al aire libre |
| Envoltura: | LSOH PO | Color: | Negro, anaranjado |
| Alta luz: | 120mm2 fire proof cable,120mm2 fire rated electrical cable,95mm2 fire rated electrical cable |
||

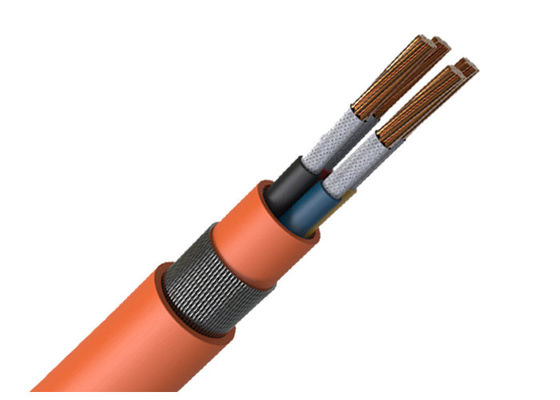

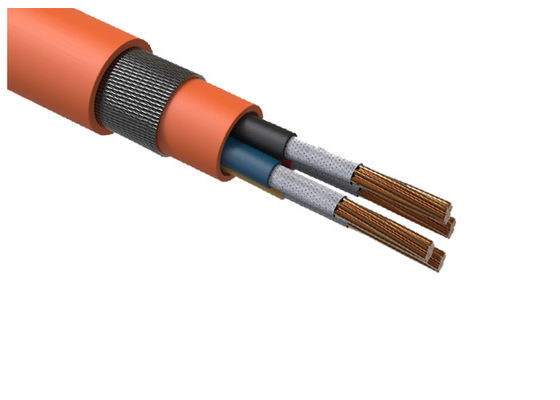

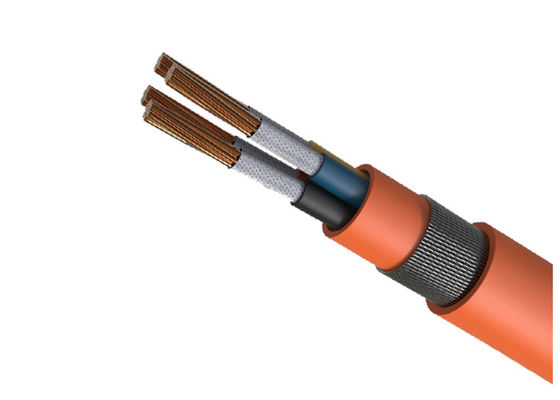

4 cable eléctrico clasificado del fuego del aislamiento 120mm2 de la base XLPE
Voltaje clasificado: 0.6/1KV
Gama de corte transversal nominal: 1 base: 1,5 mm2 ~ base multi 300 mm2: 0,75 mm2 ~ 35 mm2
Nuestros cables del funcionamiento de fuego se diseñan específicamente para la resistencia de fuego aumentada en usos incluyendo la entrega del poder y el control auxiliar en sistemas alarma de incendio, sistemas de alarma de la voz, y sistemas del alumbrado de seguridad incluyendo esos usos diseñados para resolver BS5266. Estos cables formarán la parte de los requisitos de BS8519 para la instalación del poder y de los sistemas de cable de control resistentes al fuego para los usos de la seguridad y de la lucha contra el fuego de la vida.
Usos
Utilizado para la transmisión de poder y la línea de la distribución con el voltaje clasificado en 35kV y abajo. Comparado con el PVC aisló el cable de transmisión, cable de transmisión del xlpe se jacta no sólo características de la electricidad excelente, del mecanismo, del calor y de la estructura resistente a la corrosión, pero también simple tensión-resistente y química envejecimiento-resistente, del ambiente, del peso ligero, de ninguna restricción poniendo descenso, y del permiso de alta temperatura para el funcionamiento a largo plazo.
Estándares
Internacional: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Datos técnicos
Voltaje clasificado: 0.6/1kV, 1.8/3kV, 6/10kV, 8.7/10kV, 8.7/15kV, 12/20kV, 21/35kV, 26/35kV
Conductor máximo Temperature: debajo de normal (90°C), emergencia (°C) 130 o cortocircuito no más que 5 s (250 condiciones del°C).
Min. Ambient Temp. 0°C, después de la instalación y solamente cuando el cable está en un de posición fija
Radio de doblez mínimo: cable O.D de 20 x para los cables no-acorazados del solo-corazón
cable O.D de 15 x para los cables acorazados del solo-corazón
cable O.D de 15 x para los cables no-acorazados multifilares
cable O.D de 12 x para los cables acorazados multifilares
Especificaciones
| Nom. Corte transversal del conductor | Grueso del aislamiento | Envoltura | Aproximadamente. | Aproximadamente | D.C. Resistance máximo del conductor (20°C) | Voltaje de la prueba | Grado actual | |
| mm2 | milímetro | Grueso | O.D. | Peso | Ω/km | CA | ||
| milímetro | milímetro | kg/km | kV/5min | En el aire (A) | En el suelo (A) | |||
| 4×1.5 | 0,7 | 1,8 | 14,4 | 241 | 12,1 | 3,5 | 20 | 27 |
| 4×2.5 | 0,7 | 1,8 | 15,4 | 295 | 7,41 | 3,5 | 26 | 35 |
| 4×4 | 0,7 | 1,8 | 16,5 | 369 | 4,61 | 3,5 | 34 | 45 |
| 4×6 | 0,7 | 1,8 | 17,8 | 463 | 3,08 | 3,5 | 43 | 57 |
| 4×10 | 0,7 | 1,8 | 20,9 | 667 | 1,83 | 3,5 | 60 | 77 |
| 4×16 | 0,7 | 1,8 | 23,4 | 930 | 1,15 | 3,5 | 83 | 105 |
| 4×25 | 0,9 | 1,8 | 27,1 | 1351 | 0,727 | 3,5 | 105 | 125 |
| 4×35 | 0,9 | 1,8 | 29,5 | 1772 | 0,524 | 3,5 | 125 | 155 |
| 4×50 | 1 | 1,9 | 38,4 | 2380 | 0,387 | 3,5 | 160 | 185 |
| 4×70 | 1,1 | 2 | 43,2 | 3302 | 0,268 | 3,5 | 200 | 225 |
| 4×95 | 1,1 | 2,2 | 47,3 | 4330 | 0,193 | 3,5 | 245 | 270 |
| 4×120 | 1,2 | 2,3 | 52,5 | 5374 | 0,153 | 3,5 | 285 | 310 |
| 4×150 | 1,4 | 2,5 | 58,3 | 6655 | 0,124 | 3,5 | 325 | 345 |
| 4×185 | 1,6 | 2,7 | 64,7 | 8246 | 0,0991 | 3,5 | 375 | 390 |
| 4×240 | 1,7 | 2,9 | 73,1 | 10569 | 0,0754 | 3,5 | 440 | 450 |
| 4×2.5+1×1.5 | 0,7 | 1,8 | 16,5 | 313 | 7,41 | 26 | 35 | |
| 4×4+1×2.5 | 0,7 | 1,8 | 17,7 | 424 | 4,61 | 34 | 45 | |
| 4×6+1×4 | 0,7 | 1,8 | 19,1 | 535 | 3,08 | 43 | 57 | |
| 4×10+1×6 | 0,7 | 1,8 | 22,1 | 760 | 1,83 | 60 | 77 | |
| 4×16+1×10 | 0,7 | 1,8 | 25,1 | 1071 | 1,15 | 83 | 105 | |
| 4×25+1×16 | 0,7 | 1,8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4×35+1×16 | 0,9 | 1,9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2,1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4×70+1×35 | 1,1 | 2,2 | 41,1 | 3719 | 0,268 | 200 | 225 | |
| 4×95+1×50 | 1,1 | 2,4 | 46,3 | 4903 | 0,193 | 245 | 270 | |
| 4×120+1×70 | 1,2 | 2,5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4×150+1×70 | 1,4 | 2,7 | 55,8 | 7431 | 0,124 | 325 | 345 | |
| 4×185+1×95 | 1,6 | 2,9 | 62,1 | 9192 | 0,0991 | 375 | 390 | |
| 4×240+1×120 | 1,7 | 3,1 | 68,8 | 11860 | 0,0754 | 440 | 450 | |
Características de funcionamiento
1. La temperatura de funcionamiento de largo tiempo máxima del PVC aisló el cable es 70°C, XLPE 90°C;
2. La instalación de la temperatura del cable no debe ser menos que 0°C;
3. La temperatura máxima del cortocircuito es: PVC no exceder 160°C, XLPE 250°C, no más Sec than5;
4. Cable de permiso del radio de doblez: No menos que 10 veces de D (D: diámetro externo del cable)
5. Estabilidad química, resistentes perfectos contra los ácidos, álcali, grasa y solventes orgánicos, y retardador del flamer.
